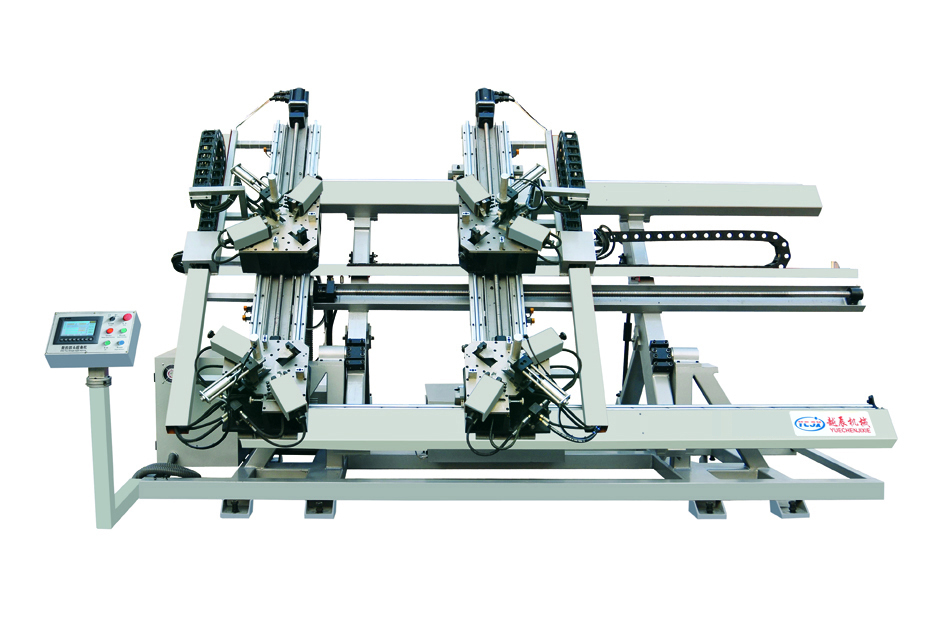

LM4S-100×1800×3000 铝门窗数控四头组角机

浏览次数:

铝门窗数控四头组角机
产品详情

● 该机是我公司研制开发的新机型,是高档铝门窗专用设备,可一次完成四个角的角码式冲铆连接。

● 整机机身设计科学合理,特别加强,全部采用加厚方管焊接而成,使组角加工精确稳定。

● 采用柱塞式大型液压系统,压力稳定,保压性好,噪音低,寿命长。

● 电控箱独立放置,移动方便,更加便于组角质量的实时监控。

● 横移采用原装进口扁平方导轨,传动采用原装进口高导程滚轴丝杠,精度极高,保证组角质量。伺服驱动器,伺服电机,人机界面全部采用原装进口,并增加辅助刹车装置,精准可靠。

● 加工范围最小可达480×480mm,全面适应门窗行业的加工需要。

● 压紧装置自动前后移动,操作方便,窗体尺寸调节灵活。

● 数控系统可实现全自动定位,实现四角自动预紧,方便快捷。

● 组角刀前后左右调整方便,适应不同型材的需要。

● 四个角一次性组框采用高标准柔性加压,确保组角刀的同步加压,使组框质量具有可控性。

技术参数:

电源: 380V   50HZ

额定功率:7.5KW

额定油压:15MPa

工作气压:0.5-0.8MPa

耗气量:0.45L/ONCE

油箱容量:60L

组角运动行程:0-50mm

组框最大尺寸:3000mm×1800mm

组框最小尺寸:480mm×480mm

适应型材宽度:93mm

成型窗对角线误差: ≤1mm

对接缝隙误差:≤0.15mm

外形尺寸: 4700×2200×2500mm

重量:2500Kg
